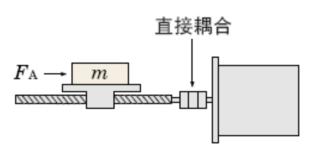

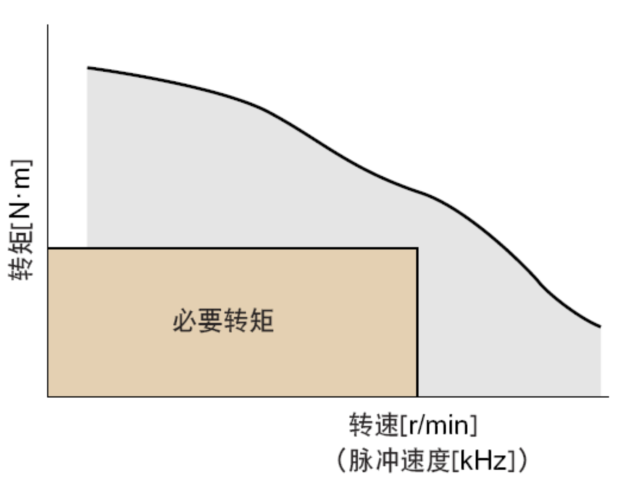

滾珠螺桿驅動

Mf=(1/η+μ0/3)FPB/(2π)

F=FA+mg(sinα+μcosα)

Mf：負載運行力矩（N.m）

FA：負載外力（N）

PB：螺桿螺距（m/rev）

α:螺桿水平時為0,，垂直時為90度

η：效率（0.9）,； μ：滑動面摩擦系數（0.05）

μ0：預壓螺帽內部摩擦系數（0.2—0.3）

m：負載總質量

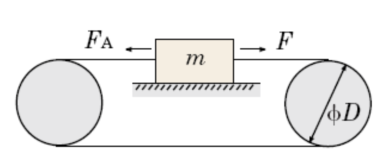

直線運動

Mf=FD/(2ηi)

F=FA+mg(sinα+μcosα)

Mf：負載運行力矩（N.m）

FA：負載外力（N）

D：終端滾輪直徑

i：減速比（機構的減速比，不是馬達減速比）

α:水平運行時為0,，垂直時為90度

η：效率（0.9）,； μ：滑動面摩擦系數

m：負載總質量

旋轉機構驅動時，運行力矩極小,，可忽略

加速力矩

Ma=2（Jm+Jt）×π × V/t

Ma：負載加速力矩（N.m）

Jm：馬達轉子轉動慣量（kg.m2）

Jt：負載轉動慣量（kg.m2）

V：運行目標速度

t：加速時間

從公式可看出,，加速力矩跟負載轉動慣量以及加速度成正比，加速度可根據需要設置,，重點在于負載轉動慣量的計算

滾珠螺桿驅動

Jt=1/2*maR2+m(PB/(2π))2

Jt：負載轉動慣量（ kg.m2 ）

ma：螺桿質量

R：螺桿半徑

m：負載總質量

PB：螺桿螺距（m/rev）

直線運動

Jt=m(A/(2π))2

Jt：負載轉動慣量（ kg.m2 ）

m：負載總質量

A：電機轉動一周負載移動量

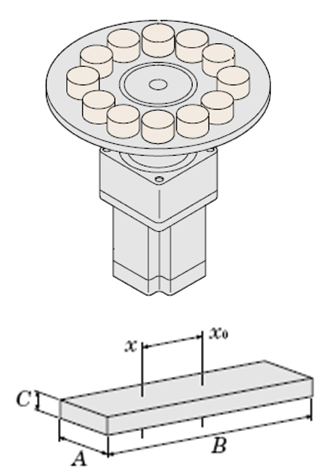

旋轉機構

Jt=1/2*mR2

Jt：負載轉動慣量（ kg.m2 ）

m：負載總質量

R：旋轉機構半徑

上式為旋轉軸通過重心的計算方法,，當旋轉軸不通過重心時,，如機械手等

J=1/12m(A2+B2)+ml2

X0軸為物體重心，X為旋轉軸

l=X軸和X0軸的距離

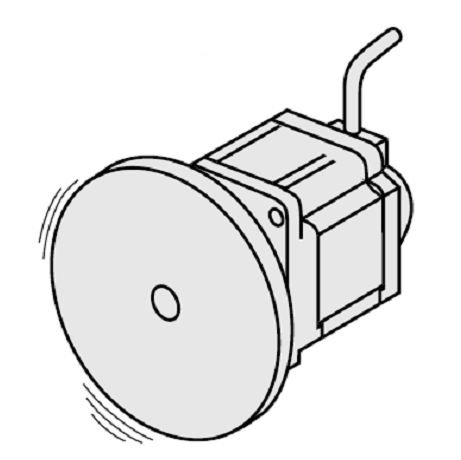

b.慣量比過大時,，則起動、停止時的過沖和回沖亦變大,，因而會影響起動,、穩定時間

c.當負載慣量過大時，需減小加載到馬達轉軸的慣量

減小負載&轉子慣量比的方法：

a.改變負載驅動方式

驅動相同負載,，滾珠螺桿驅動與同步輪拖動相比,，轉動慣量會小很多

b.在馬達轉軸和負載連接時增加減速機構

增加一個1：3的減速機構，加載到馬達上的轉動慣量將會成平方的降低,，變?yōu)樵?fù)載轉動慣量的1/9

c.選用減速機型步進電機

使用1：10減速步進電機時,，能驅動的負載轉動慣量將成平方增加，變?yōu)樵?fù)載慣量的100倍,，此方法最常用
